ベランダサーバーを作ろう

PC

ずっと前から作りたかったベランダサーバーを盆の時間を利用して作った。

サーバーというより、常時起動しているPCを部屋の中から追い出したかったというのが正しいか。



0.作るまでの状況

前から

https://hddbancho.co.jp/howtomake_verandaserver.html



を見ていて、作りたい作りたいとは思っていたのだ。
しかし、実際に作るとなると加工やら何やらが面倒で作っていなかった。
が、ついに限界を迎えた。



画像の通り、このアホみたいな状況と気温の高さで部屋の温度が爆上がりしていたのだ。
夜に撮った為、ライオンちゃんの温度計は35度付近にいるが、昼間は40度前後だったと思う。
しかもファンの回転速度を100%にしないとまともに冷却できないからものすごくうるさい。

これでは困るとのことでベランダサーバー作成に踏み切ったのだった。



1.情報収集・構想

ベランダサーバーを作るにあたって、前項で紹介したHDD番長様以外で参考にさせていただいたページがこちら。

マイニングリグがうるさいので外に移動させたの巻。「本格ベランダサーバー」
爆音・爆熱の元凶「マイニングリグ」を外へ移しました。いわゆるベランダサーバーです。作り方などをご紹介します。「うるさくて熱いマイニングリグで眠れない!」お困りの方。屋外へ移して快適で平穏な室内を取り戻しましょう。

ましまろ!DIY様のこのページが大変参考になった。



さて、まずはともあれ要件を確認しよう。

  • マイニングPCだけでなく常時動いているPCはメイン以外入れたいので拡張性高め
  • 元々使ってたメタルラックが邪魔になるので突っ込みたい
  • 排熱用の換気扇は大きめ

・・・あれ、こんなものか。
存外、入れ物に関しての要件ばっかりだったな。

まぁ、ネットワーク関係は中にハブ入れればなんとでもなるし、
場所さえ確保できれば入れたい要素は後付でどうにでもなるから問題ないでしょう。

必要なものは

  • 入れ物
  • 換気扇、フード
  • 屋外用電源コード
  • 無線中継機LANポート付
  • マイニングリグ(のフレーム)
  • 工具類

とりあえずこの前提で検討を始めた。



2.ホームセンターで材料調達

入れ物は拡張性と設置場所から

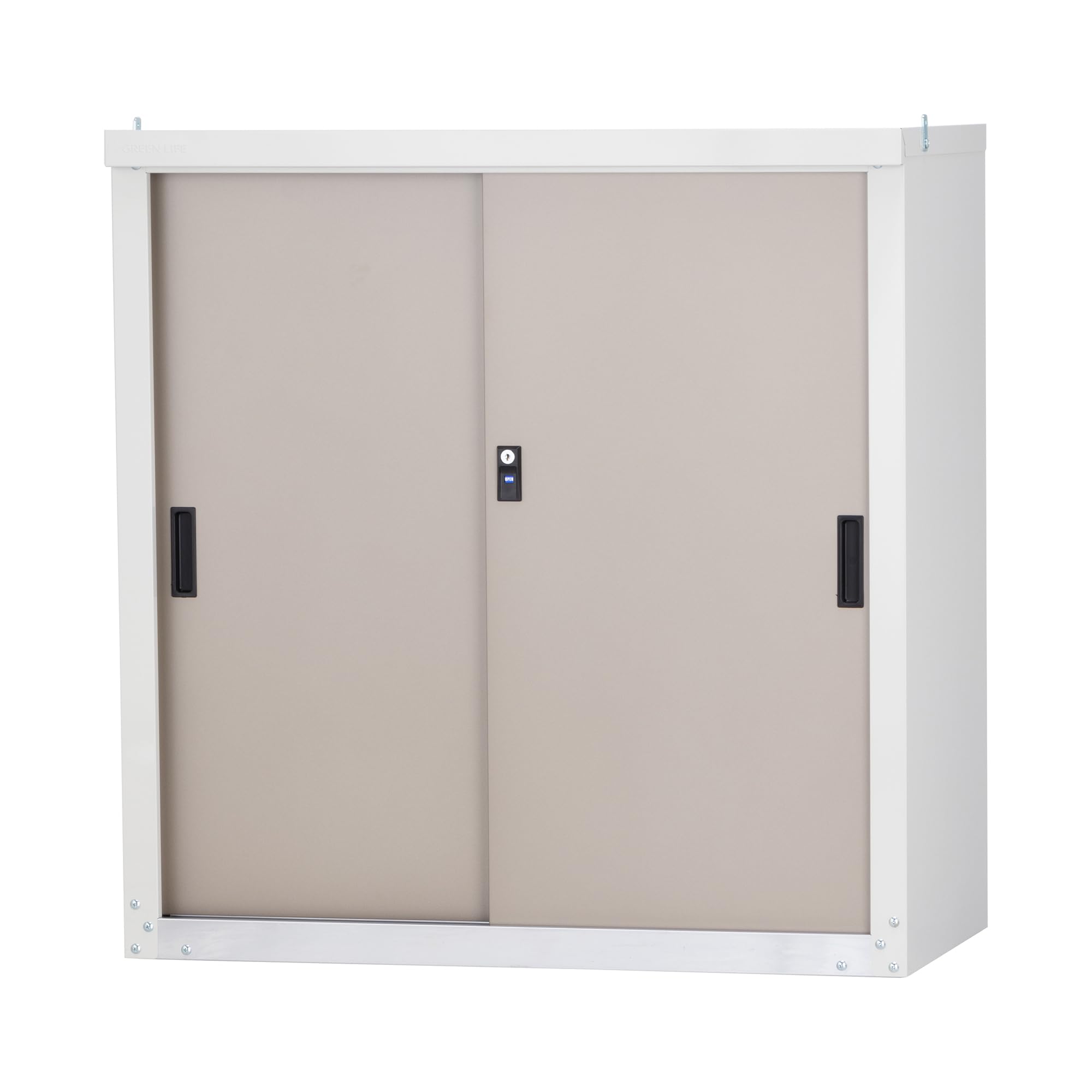

グリーンライフ 物置 収納庫 屋外 小型【日本製】棚板1枚・鍵付き(幅89×奥行47×高さ92cm)チタングレー サビに強いステンレスレール 調整可能な可動棚 HS-92SRE(TGY)
軒下やベランダの少スペースを有効に利用できる小型収納庫です。ドライバー一つで簡単に組み立てられます。品質安心な日本製です。材質 本体:スチール(焼付粉体塗装)、地枠:ステンレス。内寸:約W88.5×D37×H87cm。有効開口部:W37×H...

この物置の、ひとつ高さが低いやつ。
ホームセンターで7000円くらいだったかな。

そして物置の内寸に合わせて換気扇のFY-20TH1を調達。
フードはホームセンターで一緒に置いてあったものを適当に見繕った。
5000円+フード1500円*2くらい。



電源コードは屋外使用ということで

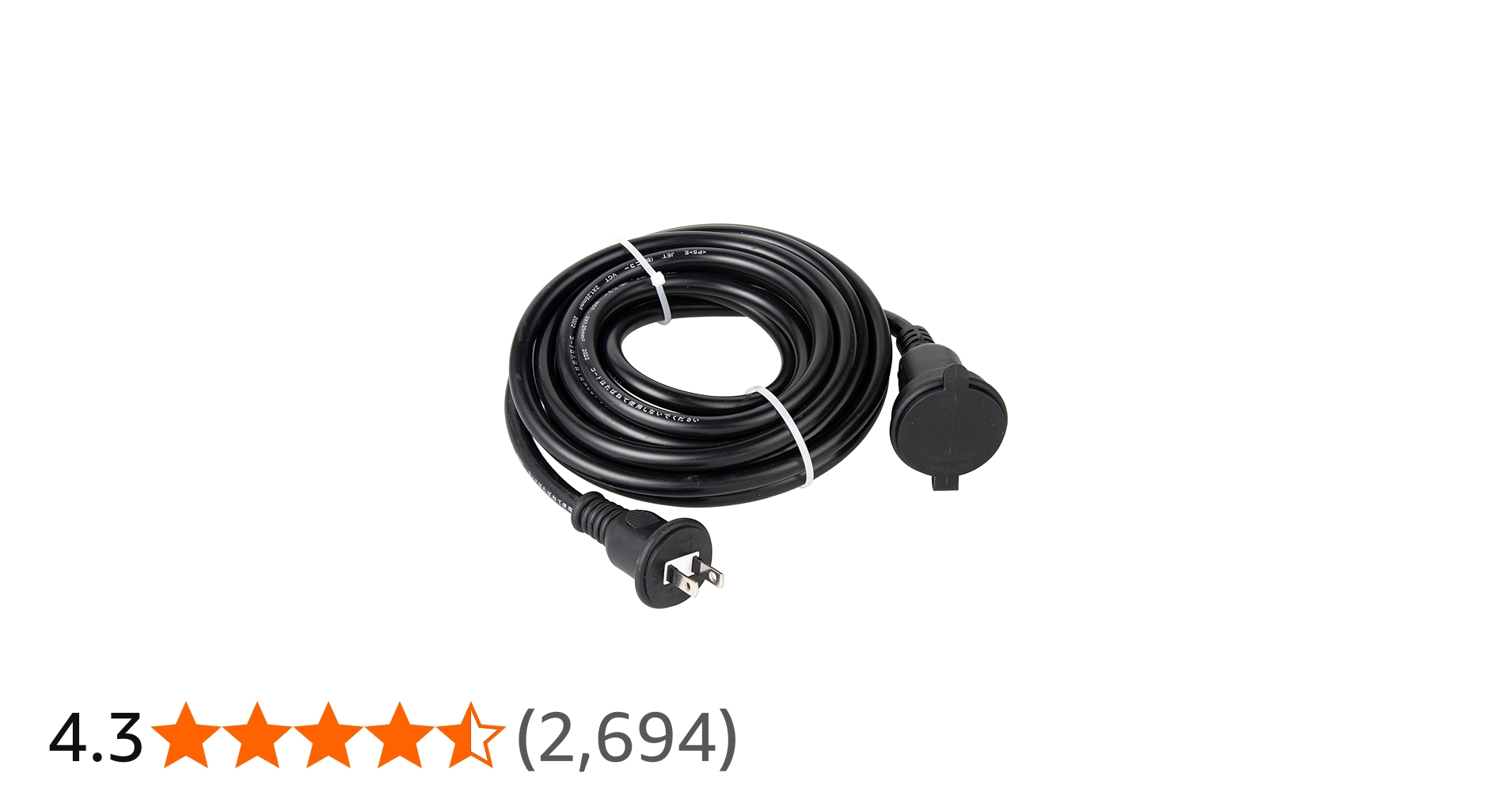

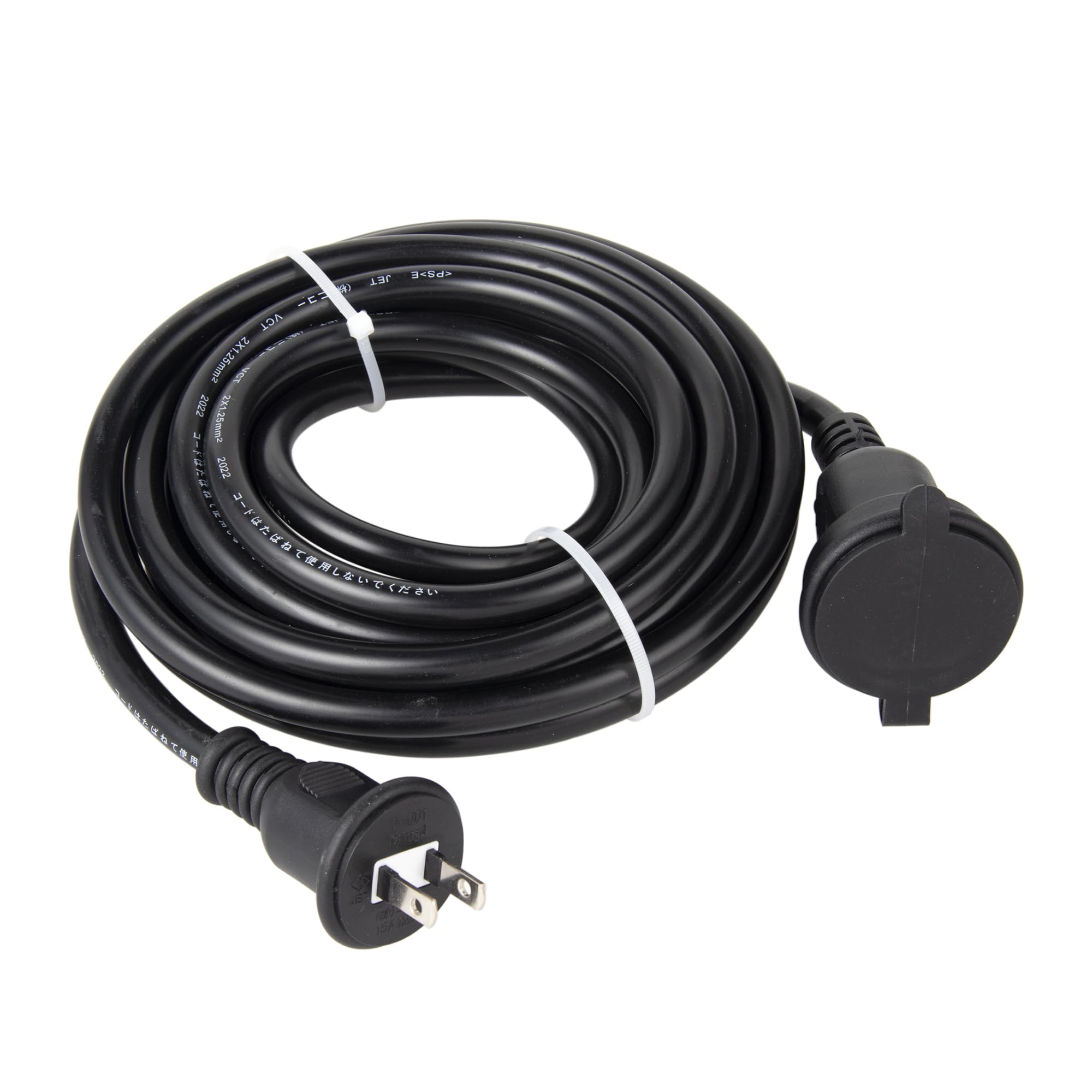

NICOH(ニコー) 防雨 ソフト 延長コード 5m 15A 1500Wまで 耐トラッキングカバー付 屋外用 屋外 防水 防雨コード 延長ケーブル NCT-5WP
☆丈夫なのに柔らかくて使いやすい! ☆屋外での使用OKの「防雨タイプ」だから雨の日も安心して使える! (但し、完全防水ではありませんので、大量の水が掛かる場所や水中ではご使用できません。)

確かこれだったかな、1500円くらい。



あとはコーキング材や2×4木材を少々。



3.作成

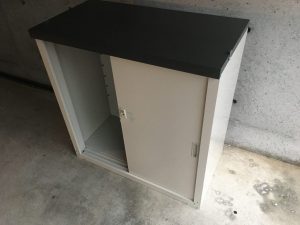

まずは物置を組み立てます。

そして

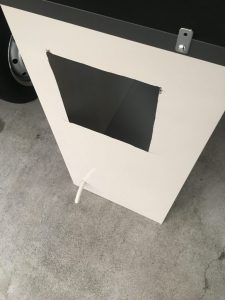

両側に換気扇用と吸気用の穴を開けます。
最初はドリルでたくさん穴開けてくり抜くつもりだったが、しんどかったので途中で路線変更。

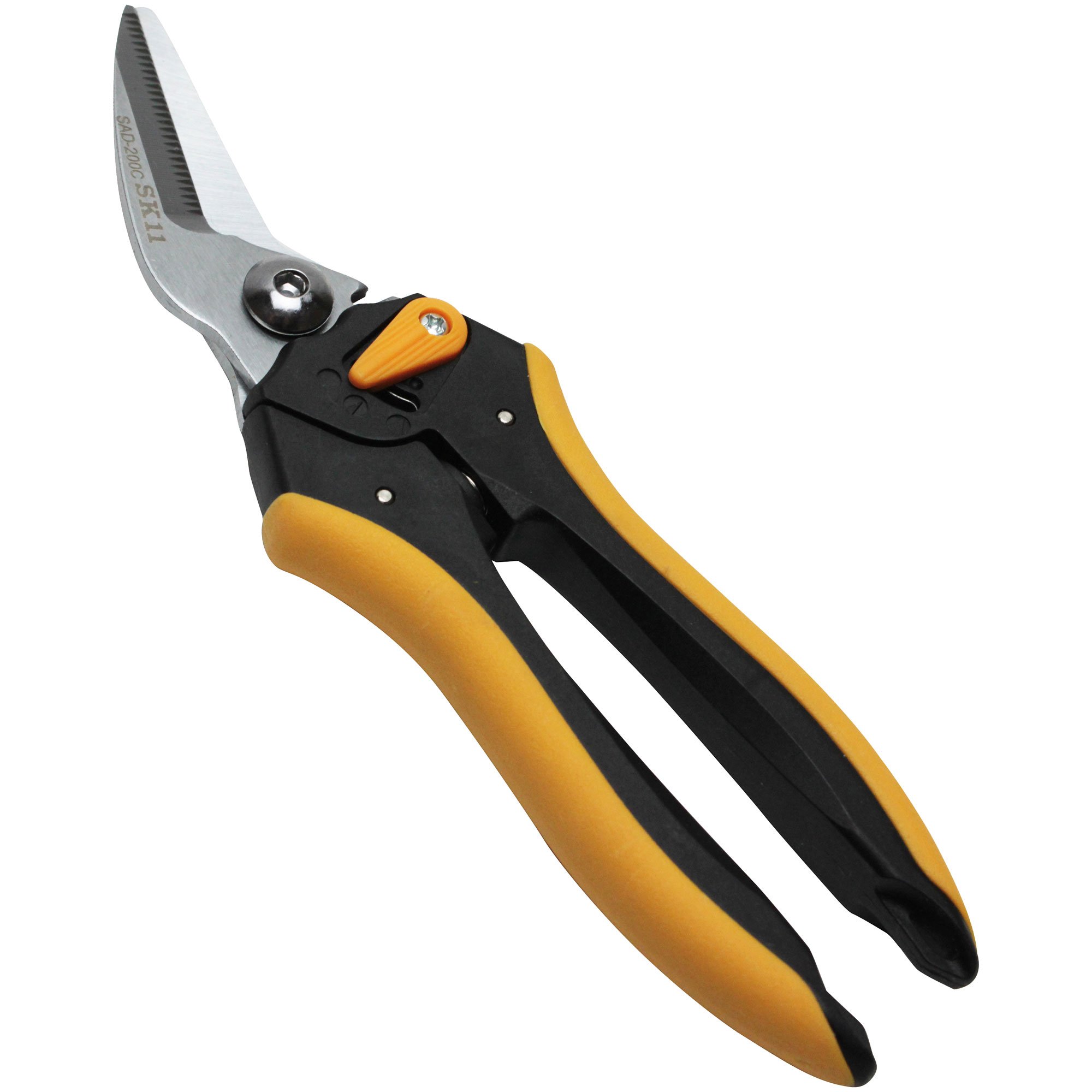

Amazon | SK11(エスケー11) 万能はさみ AD カーブ刃 グリップ開き幅 2段階調整可能 SAD-200C 作業用・大工用・アウトドア用 | ハサミ
SK11(エスケー11) 万能はさみ AD カーブ刃 グリップ開き幅 2段階調整可能 SAD-200C 作業用・大工用・アウトドア用がハサミストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無...

ハサミの起点に穴を開けて切り取るだけ。めちゃ楽チン。

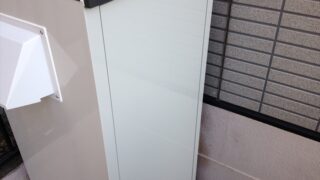

で、開いた穴に換気扇をはめ込み固定、フードも取り付ける。


// 作業してたら夜になってる。

2×4材はスペーサーとして使ったのだ。両方共、コーキングして目張り。
無駄にコーキング材が余ったので、物置の内側にも余さずなすりつける。

初めて使ったからめちゃめちゃ汚い。とにかく塞げれば何でもよいのだ。

で、電源コードを通して完成。



4.設置

日陰になる場所に目星をつけ、コンクリートブロックの上に設置。
そしてメタルラックを入れ、その上にマイニングリグを置く。

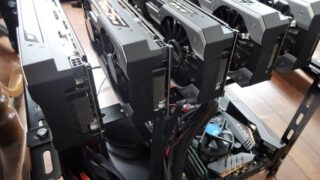

そのリグだが、グラボ平置きのリグからちょっとまともなリグに変更した。

【随時更新】最強のマイニングリグ作ったど~!パーツも全て公開。(進化中)
どうも、土地柄なのか自称暑さに強いたくちゃむです。本格的な暑さを感じるようになってきましたね。 はい、やっとしっかりとしたマイニングリグを作りましたっ!見てるだけでニヤケるほどかっこいい…(変態的) Twit ...

こちらのさいめでぃ!様のページ、フレーム部分を長さから何までまんまパクりました。
ホームセンターに黒の在庫がなかったため色のみ変わっております。ありがとうございます。



ネットワークは

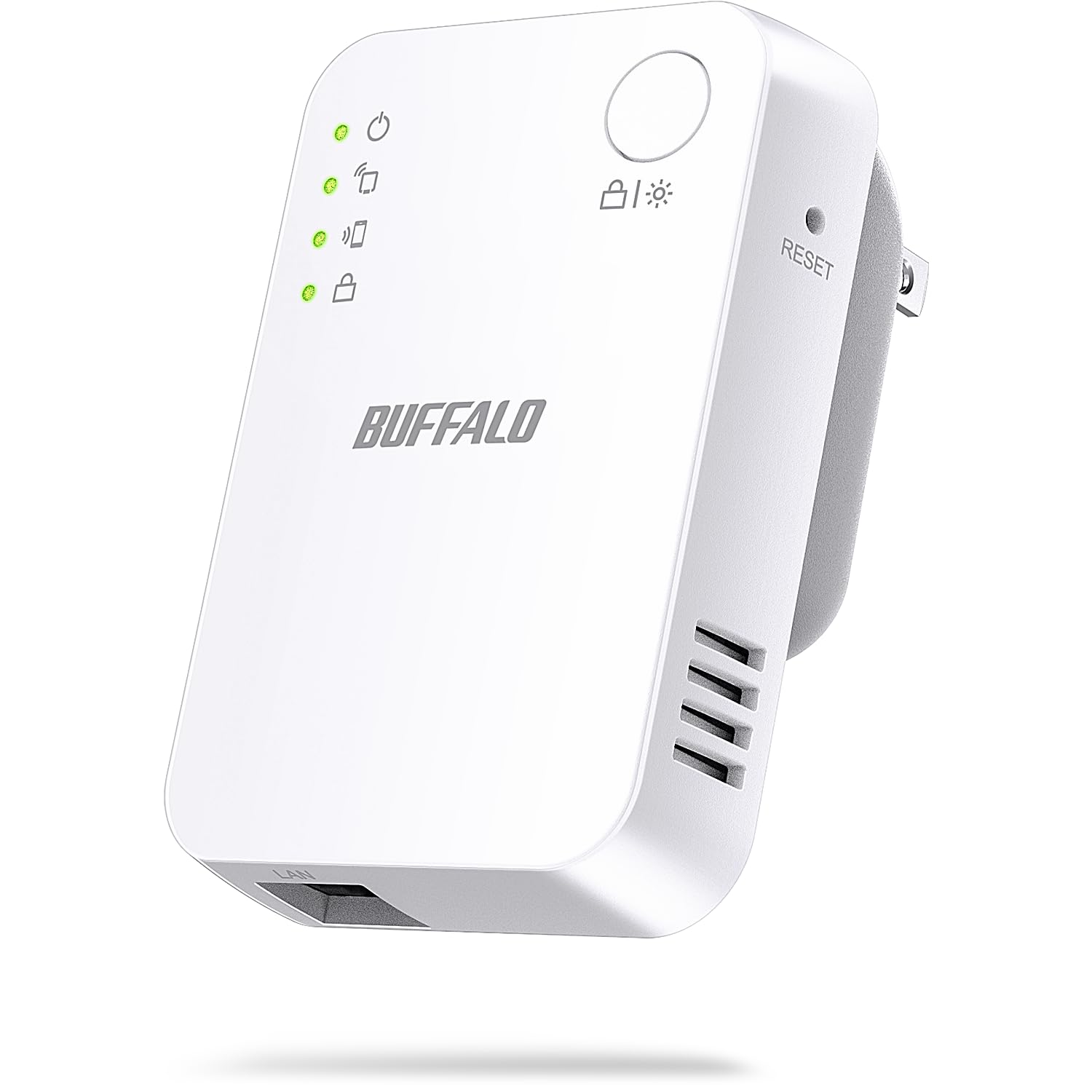

Amazon.co.jp: 【Amazon.co.jp限定】 バッファロー WiFi 無線LAN 中継機 Wi-Fi 5 11ac 866 + 300 Mbps ハイパワー コンセント直挿し コンパクトモデル 簡易パッケージ 日本メーカー 【 iPhone 16 / 15 / 14 / 13 / Nintendo Switch / PS5 動作確認済み 】 エコパッケージ WEX-1166DHPL/N : パソコン・周辺機器
Amazon.co.jp: 【Amazon.co.jp限定】 バッファロー WiFi 無線LAN 中継機 Wi-Fi 5 11ac 866 + 300 Mbps ハイパワー コンセント直挿し コンパクトモデル 簡易パッケージ 日本メーカー ...

こういうやつにLANケーブルを繋ぎ、余ってるハブに刺してOK。
吸気口のあたりに転がしてテスト。Wifi拾ったのでよしとする。



あとは吸気側にエアコンフィルターを貼り付けて・・・



5.完成



こんなものでしょう。

右下はハイパーバイザー載せてるPCで、左上が爆熱爆音君。
マザーボードがショートしないよう、ケース固定用の穴にネジとスペーサーを通して浮かせてあります。

左下と右上にもなにかしら設置できるような余裕を持たせてあるのがポイント。



6.作ってみて

涼しくて静か。これに尽きる。
排気側から温風が出てくるのを感じるだけでかなり嬉しくなる。

ただ、難点がひとつ。

通信がクソ遅い

よく見たら中継機のLANポートが10M/100Mまでの対応だわ、そもそも無線LAN使ってる時点で遅いわで困った。
ハイパーバイザーに乗ってるOSにリモートアクセスしてるときの重さが以前とは比べ物にならない。
いずれ余ったHDDでファイルサーバー作ろうとしていることを考慮すると、LANケーブルをなんとかして引っ張ってこないといけないっぽい。

でもすごく快適になった。設置してすぐ雨が降ったけれども、水は入り込んでないみたい。

長年の夢が叶って大変よろしい状況になりましたとさ。





【追記】2019/03/03

無線LANの中継機を取っ払って、LANケーブルを屋内から引き出して繋いでやった。

元々近くに「風呂入ってるときに無線飛ばすための旧ルーター」が置いてあって、ルーター機能を切ってアクセスポイントとして使ってたのね。TP-linkの奴。
そいつは有線でメインルーターからLAN引いてあったから、そこから更にLANケーブルを外に出して繋いだってわけ。

ハイパーバイザー内の仮想PCにアクセスするときの安定性が段違いだわ、最高。
